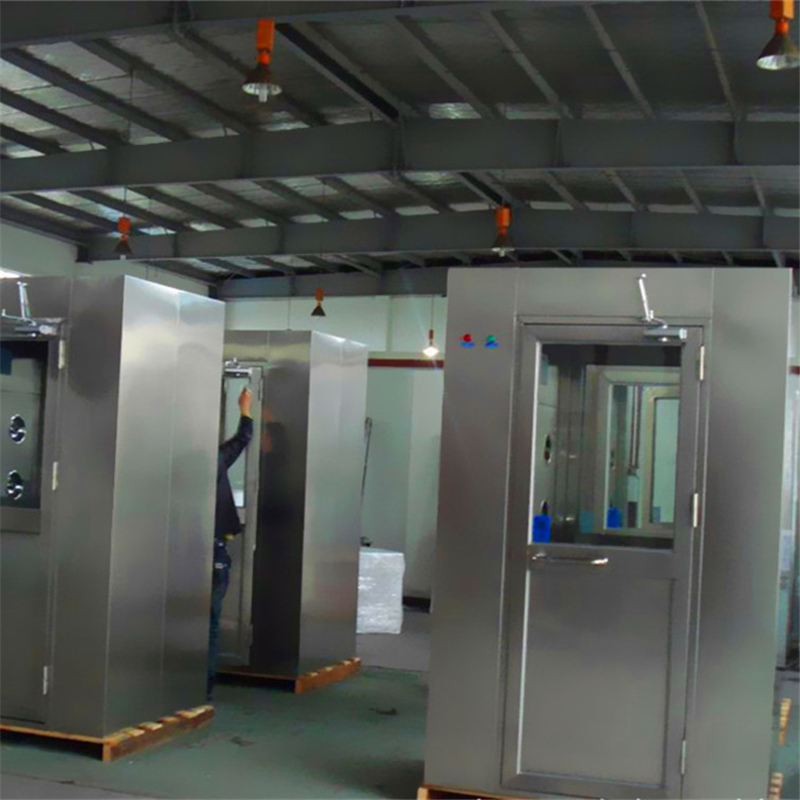

風淋室是潔凈工程的配套設備，是進入潔凈室所必需的通道，防止進行人身、物料凈化；防止室外空氣侵入潔凈，減少進出潔凈室所帶來的污染問題。
一、產品特性：
1、外殼采用彩鋼板拼接而成。
2、風淋室門為彩鋼板全透視玻璃門；
3、單向通道風淋，從非潔凈區進入，關門后控制手動吹淋；
4、機械互鎖帶閉門器，底板彩鋼板；
5、配不銹鋼多角度可調噴嘴，大風量低噪音離心風機。
二、技術參數：
使用人數:單人單吹
風淋時間:0-99S可調
噴嘴數量:6個（兩側）
噴嘴口直徑:?30mm
噴嘴口風度:20-28m/s
過濾裝置效率:對于粒徑≥0.5μm塵埃應99.99%（鈉焰法）
電源:AC 3N 220V 50Hz
最大功耗（W）:1000W
重量:250
高效回風窗:600*400*1個
箱體材質:彩鋼板
三、原理
風淋室內的空氣經初效空氣過濾裝置由離心風機壓入靜壓箱，再經高效過濾裝置過濾后潔凈空氣從風淋室的噴嘴高速噴出，噴嘴角度可以調節，可有效的吹除人體或攜帶物品表面附著的塵埃，吹下的塵埃隨循環氣流再次通過初效過濾裝置，如此循環往復，以達到風淋的目的。
四、使用
使用前準備和說明
（1）新安裝的風淋室使用前對風淋區作清潔處理。
（2）風淋時間設定為15S，調節時間需打開電器箱罩,在PLC上設定時間，設定方法見本節第㈢條（風淋時間設置）。
（3）特殊情況下可使用，使用風淋控制板內的停止按鍵（STOP）,進行急停。
（4）風淋門均設有門未關好紅燈指示，門I未關好門II旁紅燈亮，表示門II鎖住不可打開。
五、使用步驟
1、從入口門（entrance）進入到風淋室內，關好門，
自動狀態下：風淋開始吹淋。
風淋吹淋時兩門聯鎖，請不要開門。
2、當吹淋時間達到設置時間時，風淋停止，這時門才可以打開。打開第II道門，人員進入到潔凈生產區后，隨手把門關好，門I指示燈滅。風淋室可以重新使用。
3、當人員從出口門進入到風淋室內，關好門，方可打開門I。
4、隨手關門，以免另一門鎖上打不開。
六、風淋時間設置
1、風淋時間參數：
風淋時間 T1—0~99秒（有用戶自行設定一般為本10~20秒之間）
延時風淋時間T2—0~99秒（進入風淋室到風淋之間的時間一般為1秒）
開門延時時間T3—0~99秒（風淋結束到開出口門之間的時間一般為1秒）
2、時間的設置
接上電源，PLC在RUN狀態；
按Menu/ok 鍵→出現菜單，按▼鍵選中“PARAMETER”,使其閃動；
按Menu/ok鍵，出現MI AUX COIL；
連接按▲鍵，出現TTI……….. ±=15.00；
按?鍵t=15.00閃動,用▲或▼修改顯示數字，至你所修改的數字；
按Menu/ok鍵，出現CONFIRM CHANGES ? YES (在閃動) NO；
在按Menu/ok鍵，在出現第4步的顯示,但時時t=xx..xx,已是你修改后的數字；
按Menu/ok鍵,恢復剛上電后的狀態；
3、風淋控制板內裝有應急停止按鈕，在進行風淋過程中如有特殊情況可緊急結束風淋及磁力鎖的作用迅速離開風淋室。（如停電時磁力鎖將失去功能，確保應急出入）。
七、維護
1、定期使用塵埃粒子計數器檢查風淋室塵埃情況，如有不符合要求，應及時處理。
2、為了保證空氣質量，定期對空氣過濾裝置中的濾料進行清洗或者更換
3、如果發現風淋室內風速變小，應先檢查空氣過濾裝置濾料（無紡布）表面是否發黑，若發黑側說明濾料（無紡布）容塵較多，可以清洗或者調換濾料（無紡布）。
4、當調換或清洗無紡布后、空氣過濾裝置（Air Filter）仍不能提高風速，則說明空氣過濾裝置已損壞，建議更換有效空氣過濾裝置
5、取下噴球板就可以更換空氣過濾裝置，最好使用原廠或者同型號的空氣過濾裝置，保修期內可以讓廠家更換，廣州祿米實驗室支持三年保修，終身維護；安裝時注意氣流方向（空氣過濾裝置上有標記）。
6、更換空氣過濾裝置后，使用塵埃粒子計數器檢查，以防邊框出現泄露現場；確認無誤后，可正常工作。
7、定期檢查風淋室前后兩道門使用情況，以免出現走氣現象。
8、本設備使用溫度不得超過50℃，且嚴禁使用明火。實驗室裝修
注意：
在一門打開狀態下決不要用力開另一門.
在吹淋狀態下決不要用力推門.
吹淋結束后請等待2s以上時間開門。
|
