祿米實驗室排風系統目的

及時得抽走實驗中產生的廢氣，保障實驗室工作人員的身體健康

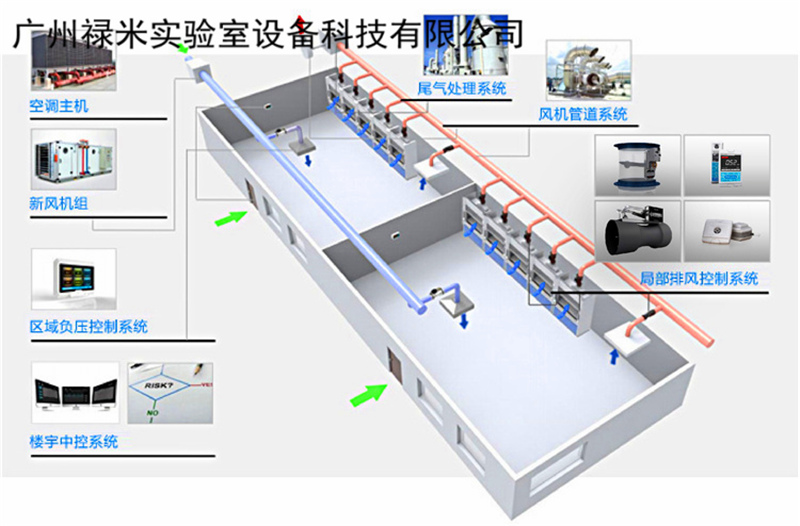

祿米實驗室排風系統的組成

1.風機

A、 離心風機  壓力系數高，流量系數小

普通離心風機（玻璃鋼）

低噪聲箱式離心風機   優點：噪聲低，占用空間較小，安裝方便

                     缺點：價格較貴，鋼制，耐腐蝕性沒有玻璃鋼的好

B、 斜流風機  兼有離心風機壓力系數較高和軸流風機流量系數較高的特點

C、 軸流風機  流量系數高，壓力系數小

選用：在條件允許的情況下，盡量選用離心風機，安裝在樓頂，減小實驗室噪聲

（排風噪聲：風機本身的噪聲、空氣在風管中流動與管壁摩擦產生的噪聲）

2.風管

PVC風管  優點：便宜，規格多，選型方便，特別是方管，幾乎可以做成任何規格；

               缺點：較易老化

玻璃鋼風管

       有機玻璃鋼風管  優點：抗老化強，重量輕，安裝便利

缺點：價格比PVC稍貴，受廠家模具規格影響，規格較少

       無機玻璃鋼風管  優點：價格便宜，難燃

                       缺點：重量大，安裝難度大，質地較脆，易損壞、受廠家模具規格影響，規格較少

PP風管

優點：抗腐蝕抗老化強

缺點：價格很貴

 3.排風設備

如通風柜、原子吸收罩、萬向排氣罩、桌上型風罩、懸掛式風罩、藥品柜，氣瓶柜等

4.其他附件（可選）

A、 風閥   手動風閥、電動風閥（可調節與不可調節）

防火閥（常開） 火災發生時，當周圍空氣溫度達到指定度數時，自動關閉，阻止火勢蔓延

防火閥（常閉） 火災發生時，當周圍空氣溫度達到指定度數時，自動打開，排除火災中產生的煙氣

定風量閥（HAV） 當管道內壓力發生變化時，閥門角度自動做出相應調整，保持風量恒定，常用于原子罩，萬向罩，懸掛式風罩（它們的面風速要求是恒定的，通風面積也是恒定的，風量要求也是恒定的）Q=V*S

變風量閥（VAV） 配合風速傳感器使用。當面風速發生變化時，閥門自動做出相應調整，保證面風速維持在設定值。常用于通風柜，桌上型風罩（它們的面風速要求是恒定的，但隨著操作門高度的變化，風量的需求也會產生變化）

B、 消聲器  降低噪聲，一般安裝在軟連接之前

   阻性消聲器、抗性消聲器、阻抗復合式消聲器

   玻璃鋼消聲器、PVC消聲器、鋼制消聲器 本行業一般選用玻璃鋼消聲器

C、 軟連接    減小風機運行對風管產生的振動，一般安裝在風機入口與消聲器之間

凈化設備  將廢氣處理后再排入大氣中，實現達標排放

              酸霧噴淋塔    酸堿中和反應，主要針對無機廢氣

              活性炭吸附塔  活性炭的吸附作用，無機有機廢氣都能吸附，但效率較低

              光催化凈化機  高電壓下，紫外線分解，主要針對有機廢氣

祿米實驗室排風系統的電氣控制方式

最簡單的控制方式——只設置一個總開關

多點控制

任何一個開關打開都能啟動風機，所有開關都關閉后風機停止運行；
任何一個開關打開都能啟動風機，任何一個開關關閉風機都會停止運行

變頻控制

使用變頻的好處：

A、風機啟動時能起緩沖作用，延長風機的使用壽命

改變風機的運行頻率，達到需要的風量
節能

變頻控制系統的分類：

只用變頻器的變頻系統   優點：能夠設置得很詳細，能適用于不同風量需求的通風設備組合。

                       缺點：最多只能設置4個控制點

帶PLC的變頻控制系統  優點：能設置4個以上的控制點

                       缺點：設置不夠細化（實際上PLC也可以設置得詳細，但現在都被簡化了，因為控制點多的系統想要設置得細化，需要調試設定的組合太多了，組合數=2N），需要各個控制點的需求風量相近。

使用定靜壓控制的變頻系統  使用靜壓傳感器，風機頻率根據管道靜壓值的變化而做相應調整
